Arduinoと関係するのかしないのか、とりあえず12bitカウンタを作りました。

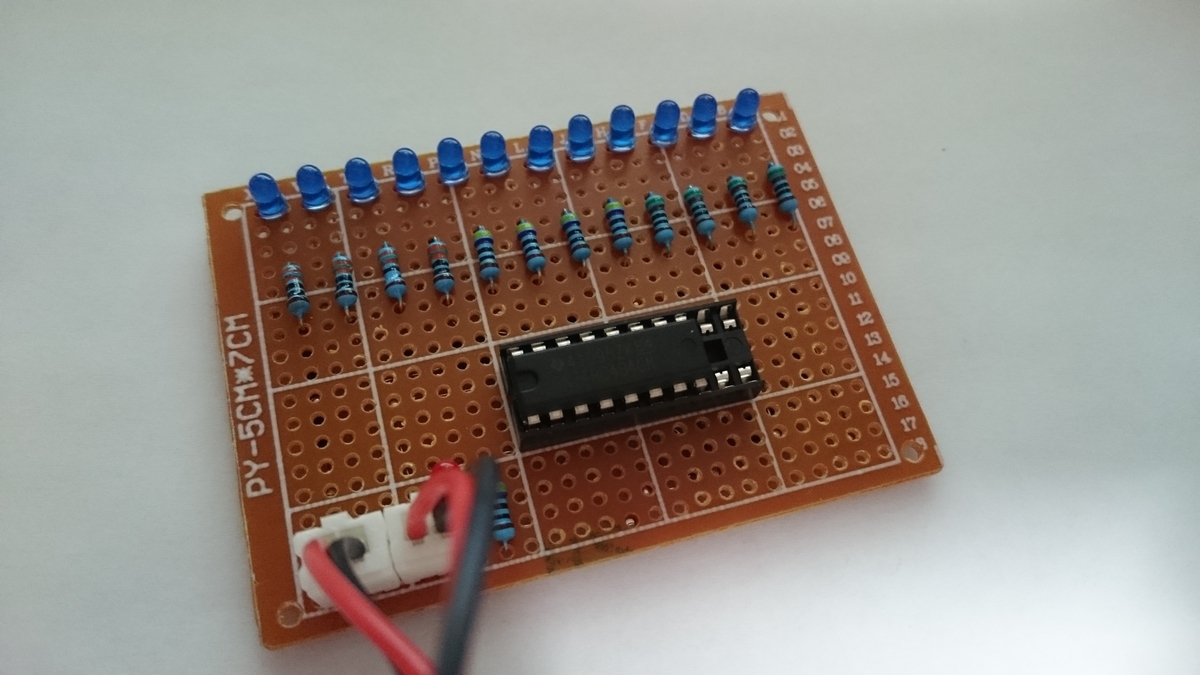

といっても、12bitカウンタICの出力に、12個のLEDを並べているだけですけどね。

だからArduino自体は何もしていないです。

作ったパルスをこれに流すのと、電源供給くらいですね。

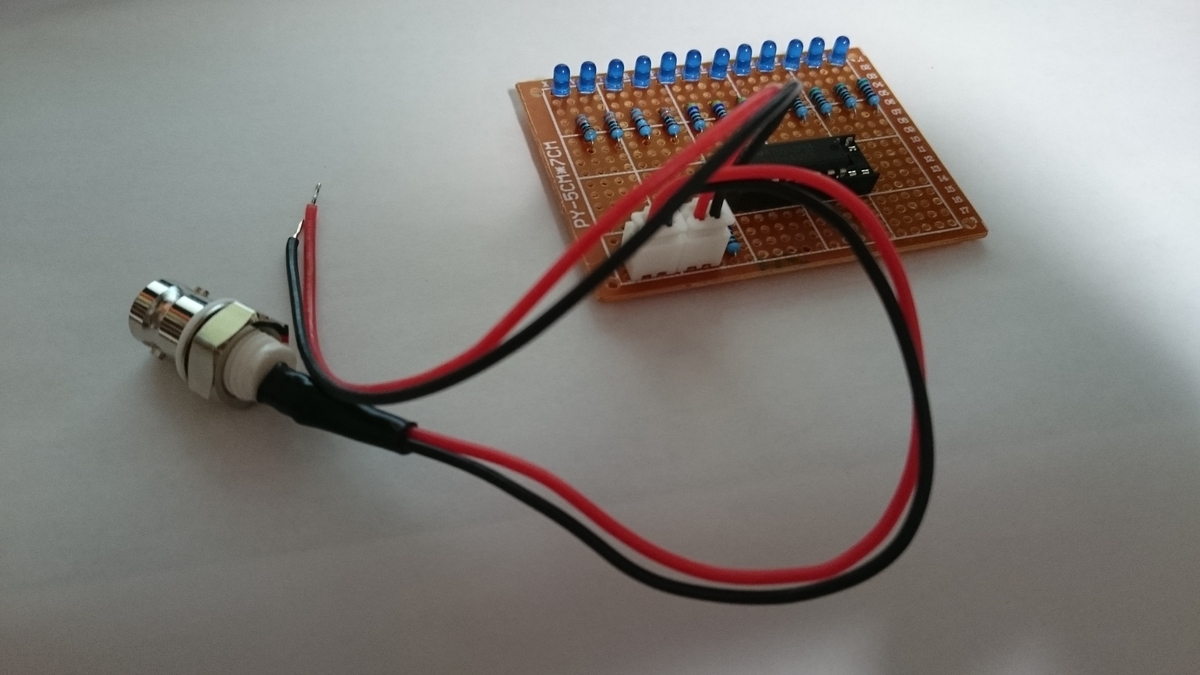

BNC端子からパルスを入力すると、入力されたパルスの数だけカウントアップします。

もう１つは電源/GND端子です。むき出しですが(´･ω･｀)

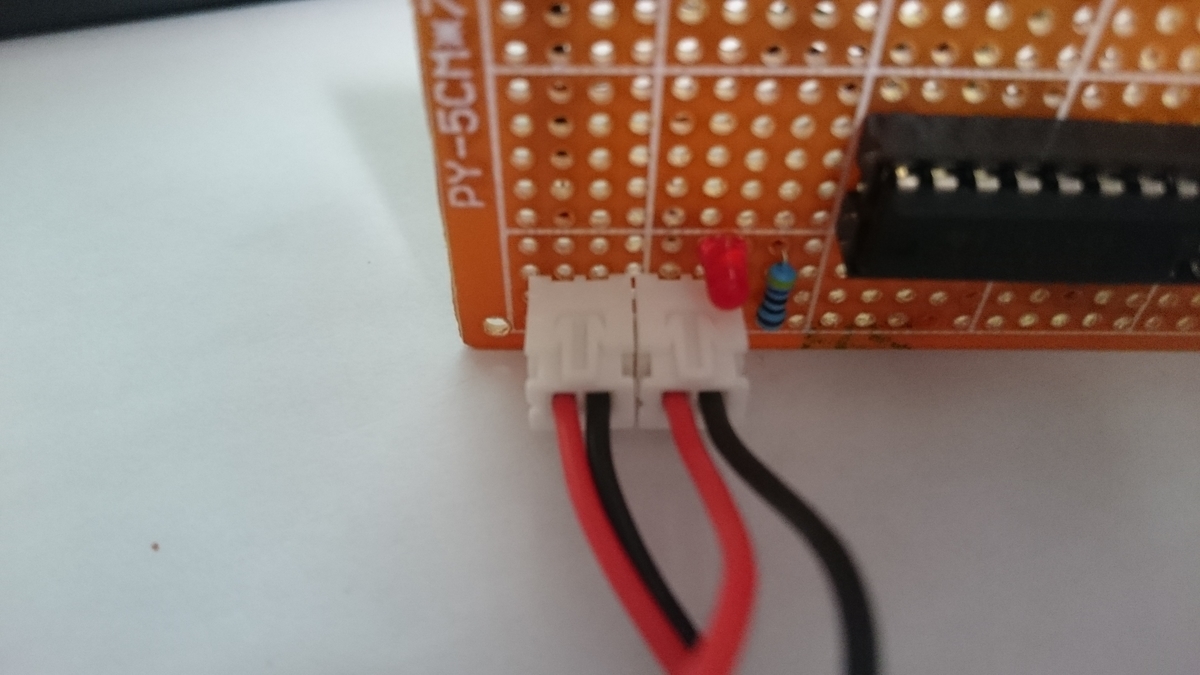

作ってから気づいたんだけど、このコネクタがけっこう取り外しづらいんだよね。

2個を隙間なく並べてしまったので、よけい取り外しづらいです。

あさりさ～ん・・・やってしまったねぇ(´･ω･｀)

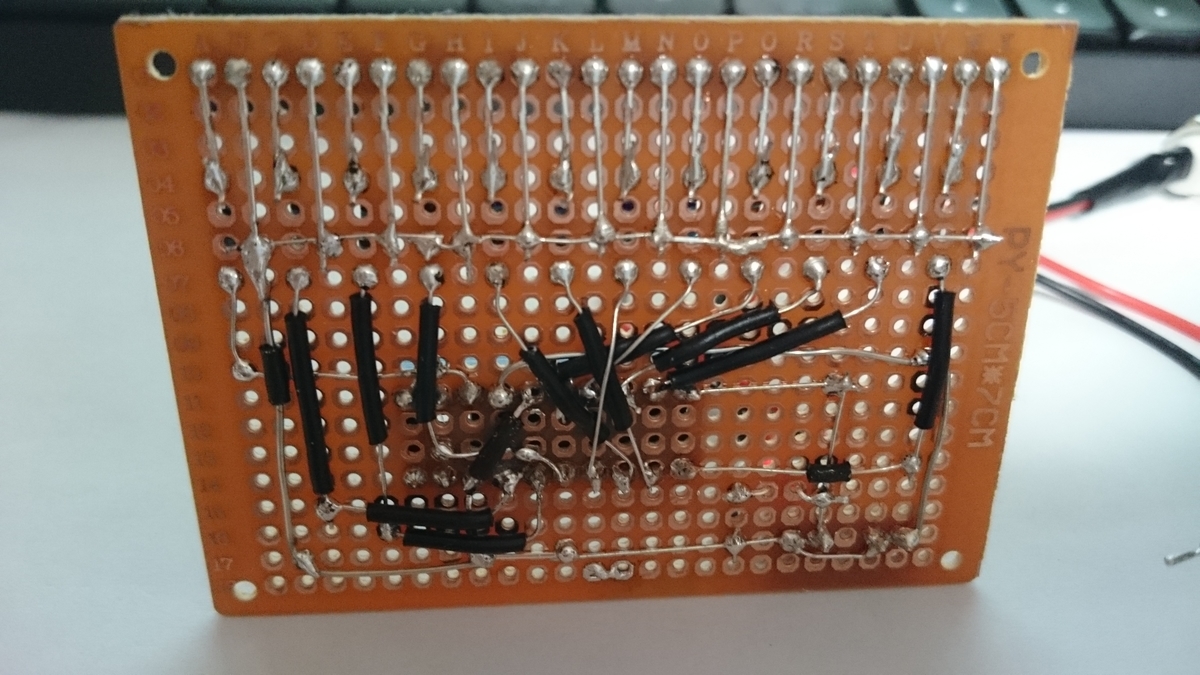

背面。

なんか汚い(´･ω･｀)

やたらクロスしている箇所なんなん？

はんだ付け＆回路の配線シロウトなので、こんなもんですかねぇ。

とりあえずショートせずに動けばええ。

洗濯ばさみは、基板を立てるのにちょうどいいです。

クリップだと金属だからショートや意図しない動作をしかねないからね。

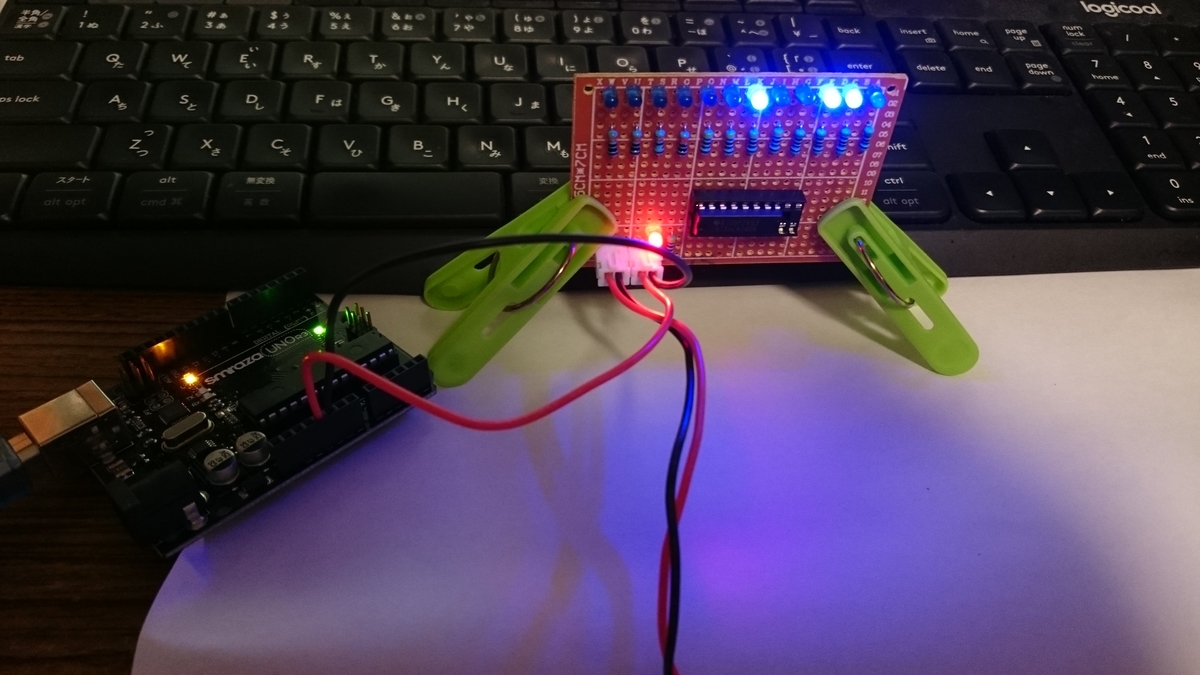

右端は高速すぎて光っていないように見えてしまうのか？

とりあえず順番間違いもなく、ちゃんと動いているっぽいです。

あとは、そうですね・・・そのうち使います(´･ω･｀)
